Lチカの抵抗の位置によってLEDが壊れる？考え方を解説します

突然ですが、皆さんに問題です。
次の2つの回路のうち、どちらの配線だとLEDが壊れるでしょうか？

• 電池 → LED → 抵抗
• 電池 → 抵抗 → LED

この違いは、抵抗がLEDのプラス側にあるか、マイナス側にあるかだけです。
さて、どちらが危険だと思いますか？

小学6年生の生徒が言った「LEDが壊れる理由」

プログラミング教室で、小学6年生の男の子からこんな質問を受けました。

「電池 → LED → 抵抗 の順につなぐとLEDは壊れるんじゃないの？」

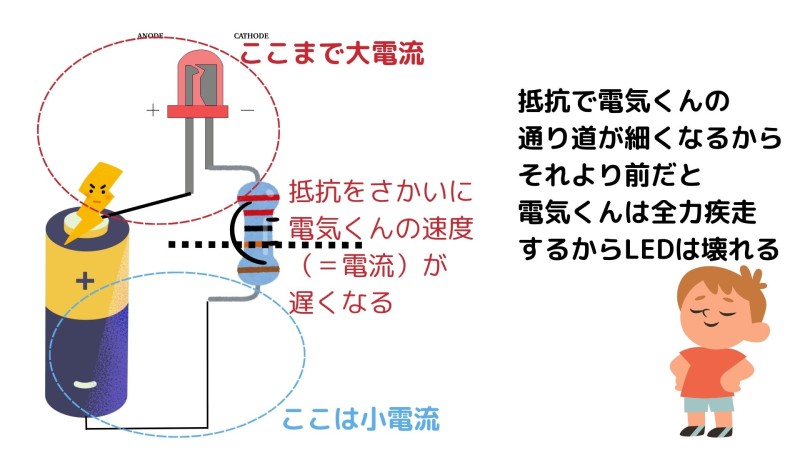

彼の考え方はこうです。

• 電池からLEDまでは“太い道”なので電気くんが全力疾走する
• その結果、大電流が流れてLEDが壊れる
• 抵抗はその後にあるので、電流が小さくなるのはLEDを通った後
• だからLEDが壊れる

イメージとしては、 「太い道 → LED → 細い道（抵抗）」 という感じですね。

一方で、抵抗を先に入れれば、

• 最初から“細い道”になる
• LEDに流れる電流も小さくなる
• だから安全

という論理です。

実際の答え：どちらでもLEDは壊れない

結論から言うと、

どちらの配線でもLEDは壊れません。

理由は、これまでの説明で「電気くんは1人」というイメージで話していましたが、実際にはそうではないからです。

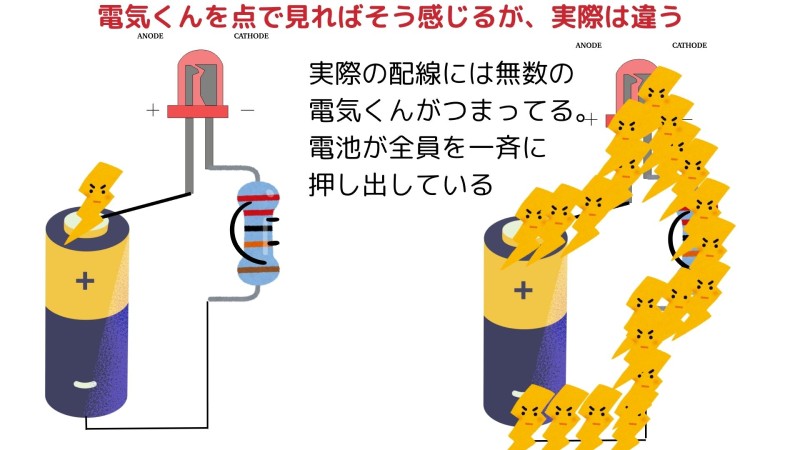

本当の電気の流れ：電気くんは“ギッチギチに詰まっている”

実際の電気は、

• 配線の中
• 部品の中

に 電気くん（電子）がギッチギチに詰まった状態 で存在しています。

そして電池は、そのギッチギチの電気くんを一斉に押し出す装置です。

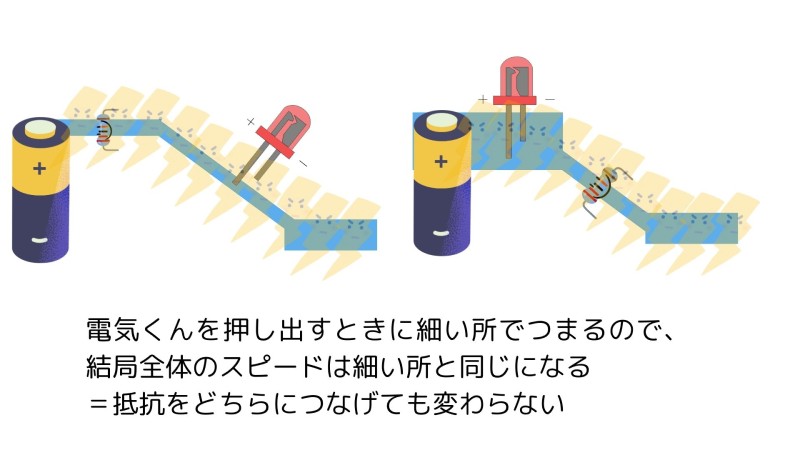

つまり、

• 抵抗がLEDの前にあっても
• LEDの後ろにあっても

電気くん全体は 最も細い道（＝抵抗）に合わせたスピード でしか動けません。

そのため、

抵抗の位置が前でも後ろでも、LEDに流れる電流は同じ

ということになります。

とはいえ、実務的には「抵抗 → LED」が安全

どちらでも壊れないとはいえ、実務的には

電池 → 抵抗 → LED

の順でつける方が安全です。

理由は、

• 回路を組むときのミスを減らせる
• LEDの極性を間違えたときのリスクが小さい
• 教育現場では“抵抗は電流制限のため最初に入れる”と覚えた方が混乱しない

といった点があります。

まとめ

• 抵抗がLEDの前でも後ろでも、LEDは壊れない
• 電気くんはギッチギチに詰まっており、全体が細い道（抵抗）に合わせて動く
• 抵抗の位置でLEDに流れる電流は変わらない
• ただし実務的には「抵抗 → LED」の順が安全
