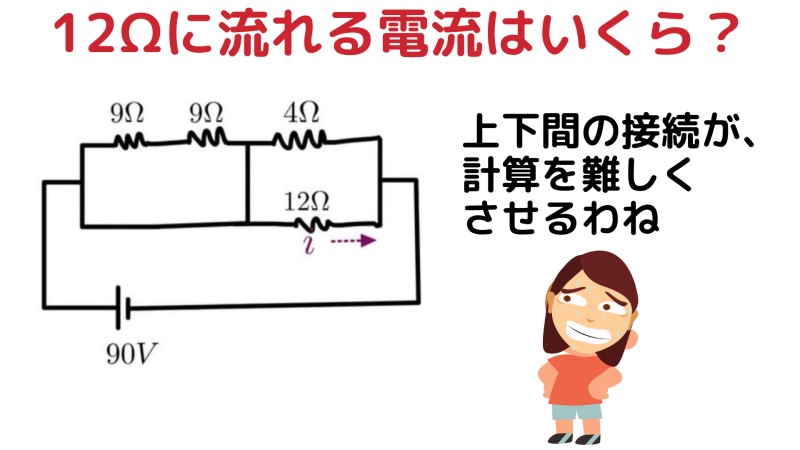

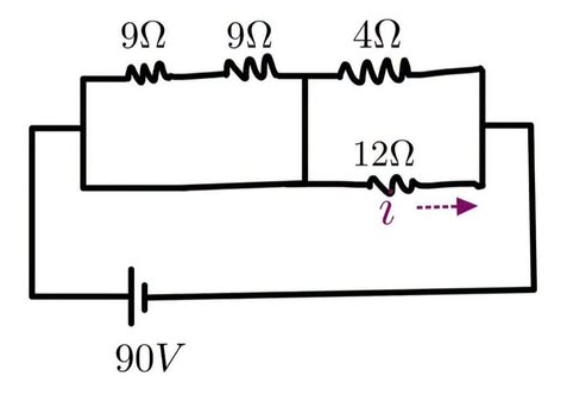

下の回路において、12Ωの抵抗に流れる電流は何アンペアになるでしょうか?

電源電圧は90V。回路には次の抵抗が接続されています。
抵抗がいくつもあるため、一見すると複雑な直並列回路に見えます。
しかし、この問題で本当に注目すべきなのは、抵抗の数ではありません。
導線でつながっている場所の電位が同じになるという点です。
回路の上側には、左から順番に9Ω-9Ωー4Ωの抵抗があります。
また、下側には12Ωの抵抗が配置されています。
ここで、左側から中央まで伸びている導線に注目してください。
この導線は、2つの9Ω抵抗の両端を直接つないでいます。
つまり、9Ωの抵抗が接続されている経路とは別に、抵抗がほぼ0Ωの導線による経路が存在することになります。
理想的な導線の抵抗を0Ωとすると、導線で直接接続された場所の電位は同じです。
そのため、2つの9Ω抵抗をまとめた部分の両端には電位差がありません。
抵抗に流れる電流は、オームの法則から次のように求められます。
2つの9Ω抵抗には電位差がないため、
となります。
したがって、2つの9Ω抵抗には電流が流れません。
このように、抵抗の両端が導線で直接つながれている状態を「短絡」または「ショート」と呼びます。
見た目では回路の中に存在している9Ω抵抗ですが、今回の計算では無視できます。
9Ωの抵抗を取り除いて回路を書き直すと、構成はかなり単純になります。
残るのは、
の2つです。
この2つの抵抗は、どちらも左端が同じ接続点につながり、右端も同じ接続点につながっています。
つまり、4Ωと12Ωは並列接続です。
さらに、この並列回路全体には、電源の90Vがそのまま加わっています。
並列回路では、それぞれの抵抗に加わる電圧は同じです。
したがって、12Ωの抵抗に加わる電圧も90Vです。
求めたいのは、12Ωの抵抗に流れる電流です。
オームの法則を使います。
電圧は90V、抵抗は12Ωなので、
したがって、答えは次のようになります。
図に示された矢印の向きを正方向とすれば、電流は矢印と同じ向きに7.5A流れます。
回路全体の電流も求めて、計算結果を確認してみましょう。
4Ωと12Ωの合成抵抗をRとすると、
通分すると、
したがって、
回路全体に流れる電流は、
です。
次に、それぞれの抵抗に流れる電流を求めます。
4Ωの抵抗には、
12Ωの抵抗には、
が流れます。
2つの電流を合計すると、30Aとなり、回路全体の電流と一致します。
これで、12Ωに流れる電流が7.5Aであることを確認できました。
この問題では、次のような考え方をすると間違えやすくなります。
回路図を見たまま、
のように、すべての抵抗を足すことはできません。
抵抗が直列か並列かは、図の上下や左右ではなく、どの接続点につながっているかによって決まります。
電流は必ずしも、すべての抵抗を通るわけではありません。
今回の9Ω抵抗のように、両端が導線で直接つながれている場合、抵抗の両端には電位差が生じません。
電位差が0Vなら、抵抗に流れる電流も0Aです。
4Ωと12Ωは横方向に並んでいるようにも見えますが、それぞれの両端が同じ2つの接続点につながっています。
したがって、この2つは直列ではなく並列です。
複雑に見える回路を解くときは、抵抗の並び方だけを見るのではなく、導線をたどって接続点を整理することが大切です。
理想的な導線で直接つながっている場所は、途中で曲がっていても、遠回りしていても、すべて同じ電位です。
今回の回路では、
という順番で考えることができます。
今回の回路で、12Ωの抵抗に流れる電流は、7.5Aです。
回路図が複雑に見えるときほど、まずは次の点を確認してみてください。
回路問題では、抵抗の位置や図の形に惑わされず、接続点と電位差に注目することが正解への近道です。
