ORIGINAL PRODUCT温湿度・照度・3軸加速度を1枚に集約
KUMITATE BOARD SERIES
KUMITATE-SENSOR
1本のI²Cで、
環境と動きを測る。
温度・湿度・照度・3軸加速度を1枚の基板に集約。KUMITATE-C3はもちろん、3.3V系I²Cに対応した各種マイコンから利用できます。HY2.0-4Pコネクタも搭載し、M5StackのI²Cセンサーなどを接続して拡張できます。
購入ボタンを押すと、ページ下部の決済画面へ移動します。
温度・湿度・照度・3軸加速度を1枚から取得。
3つのデバイスをアドレスで識別して通信。
取得した値を表示・モーター・無線通信などに活用。
WHY KUMITATE-SENSOR 01
「センサーを読む」から、組み込み開発を広げる。
センサーを使った組み込み開発では、値を読み取るだけでなく、通信方式やアドレス、取得したデータの扱いを理解することが重要です。
KUMITATE-SENSORには、温湿度・照度・3軸加速度という性質の異なる3種類のセンサーを搭載。すべてI²Cで接続されているため、複数のデバイスが同じ通信線を共有するI²Cの仕組みを実機で確認できます。KUMITATE-C3専用品ではなく、3.3V系I²Cに対応した各種マイコンから利用できます。
THREE SENSORS 02
3種類のセンサーを1枚に。
温度・湿度・明るさ・動きを測定。それぞれ異なるI²Cアドレスを持つため、SCLとSDAの2本の信号線を共有して同時に使用できます。
温度・湿度
周囲の温度と湿度を取得。環境モニターやIoTセンシングへ。
照度
周囲の明るさを数値化。明暗判定や自動照明などの制御へ。
3軸加速度
X・Y・Z方向の加速度を取得。傾き・動き・振動の検出へ。
BUILD PROJECTS 03
測った値から、
作品をつくる。
センサー値を表示するだけでなく、KUMITATE-C3のWi-FiやESP-NOW、OLED、外部デバイスと組み合わせて発展できます。
温度と湿度を取得してOLEDへリアルタイム表示
周囲の明るさを測定して数値で表示
暗くなったことを検出してLEDを自動点灯
基板の傾きを読み取り操作入力として利用
傾きとESP-NOWを使って無線で車を操作
加速度の変化から機器の動きや振動を検出
測定値をWi-Fi経由でネットワークへ送信
複数のセンサー値を一定周期で取得・記録
LEARNING FLOW 04
I²C通信を、
実機で理解する。
- 014本で接続
SCL・SDA・3.3V・GNDをI²C対応マイコンへ接続。
- 02アドレスを確認
同じI²Cバス上の3つのセンサーを識別。
- 03データを取得
温湿度・照度・3軸加速度をプログラムから読み取ります。
- 04作品へ発展
表示・判定・モーター制御・無線通信などと組み合わせます。
SAMPLE CODE05
届いたら、
すぐに試せる。
KUMITATE-SENSORのサンプルプログラムをGitHubで公開しています。
SHT40-Aによる温度・湿度測定、BH1750による照度測定、MSA3S02による3軸加速度の取得を、ひとつのサンプルプログラムで確認できます。
I²Cアドレスや接続方法、シリアルモニターの表示例などもREADMEにまとめています。

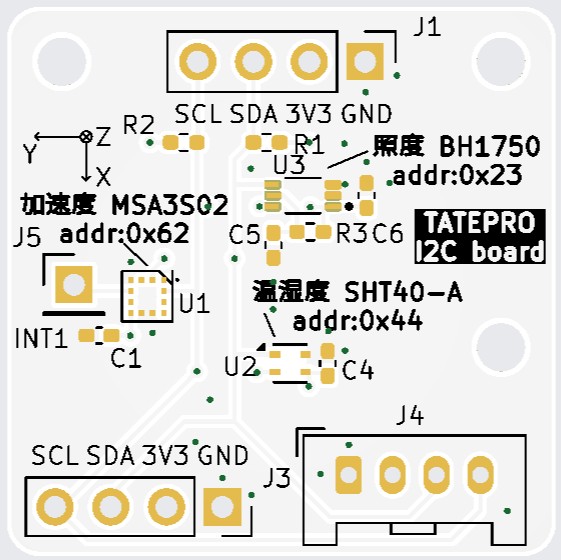

SPECIFICATIONS 06
仕様・セット内容
- 温湿度
- SHT40-A ／ I²C：0x44
- 照度
- BH1750 ／ I²C：0x23
- 加速度
- MSA3S02 ／ 3軸 ／ I²C：0x62
- 通信
- I²C
- 電源
- 3.3V
- 接続
- SCL ／ SDA ／ 3V3 ／ GND
- 外部端子
- I²C端子 × 2 ／ HY2.0-4P ／ INT1端子
- 基板サイズ
- 25 × 25 mm
セット内容
- 1KUMITATE-SENSOR 本体
KUMITATE-C3および接続ケーブルは付属しません。
接続・対応機器 ＋
KUMITATE-C3のほか、3.3V系I²Cに対応した各種マイコンボードから使用できます。SCL・SDA・3.3V・GNDの4線で接続します。
HY2.0-4Pコネクタを搭載しており、M5StackのI²Cセンサーなどを同じI²Cバスへ接続して拡張できます。接続先の電圧、I²Cアドレスおよびピン配置を確認してご使用ください。
I²Cアドレス ＋
- SHT40-A：0x44
- BH1750：0x23
- MSA3S02：0x62
3つのセンサーは異なるI²Cアドレスを使用するため、同じSCL・SDAライン上で使用できます。
注意事項 ＋
本器は評価・開発・学習用途を目的として製作された評価ボードです。量産製品としての品質保証、信頼性評価、安全性評価は実施していません。
本器を最終製品、人命に関わる機器、医療機器、車載機器、防災設備その他高い信頼性が要求される用途には使用しないでください。本器の使用により生じた損害について、弊社は責任を負いません。仕様および回路構成は予告なく変更される場合があります。
配送・お支払い ＋
- 国内発送限定
- 送料無料
- クレジットカード決済対応
- 銀行振込（請求書払い）対応
測って、読み取って、
動かしてみよう。
下の購入ボタンからお申し込みください
