この記事では、「初めてのブレッドボード」について分かりやすく説明していきます。
ブレッドボードとは？
ブレッドボードとは、右の図にあるような たくさんの穴が空いたボード のことです。
この穴に電子部品の足を差し込むことで、部品同士をつなげて電気回路を作ることができます。
ブレッドボードのメリット
通常、電子部品をつなげるには「ハンダ付け」が必要ですが、ブレッドボードでは 差し込むだけでOK。
そのため、簡単に電気回路を組むことができ、初心者にとても便利です。
手元の micro:bit の基板を見ると、部品がハンダ付けされているのが分かりますが、ブレッドボードではその作業が不要になります。
ブレッドボード内部の仕組み

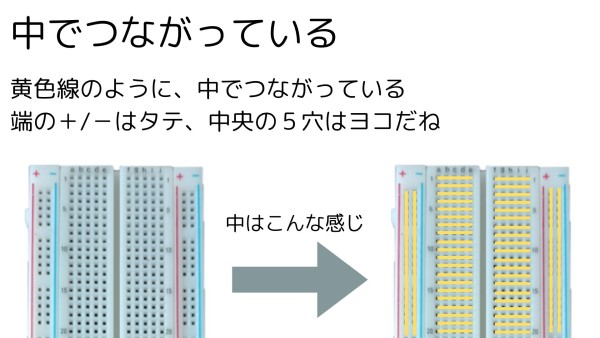

見た目は無数の穴が並んでいますが、内部では以下のように電気的につながっています。
- 電源ライン（＋・−）：縦方向に一直線でつながっている
- 中央の穴（A〜J）：5つずつ横方向につながっている
この仕組みを理解すると、どこに部品を挿せばつながるのかが分かるようになります。

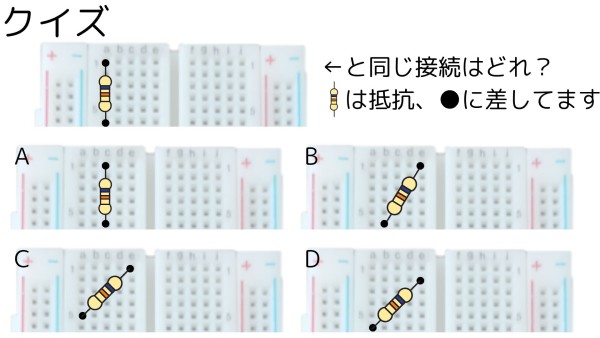

クイズ：どれが同じ接続？
左上の図にあるように、ブレッドボードに抵抗が刺さっています。
この接続と同じになるのは、下の A〜D のどれでしょう？
考えてみてから、答えを見てください。
答え
A と B が同じ接続、C と D は異なる接続 です。
ポイントは、抵抗の足が 同じライン上に刺さっているかどうか。
元の図では「一番上」と「一番下」の穴に刺さっているので、A と B は同じ接続になります。
C と D は片方の足がずれているため、元の接続とは異なります。
遠くの部品をつなぐには？ジャンパー線の使い方

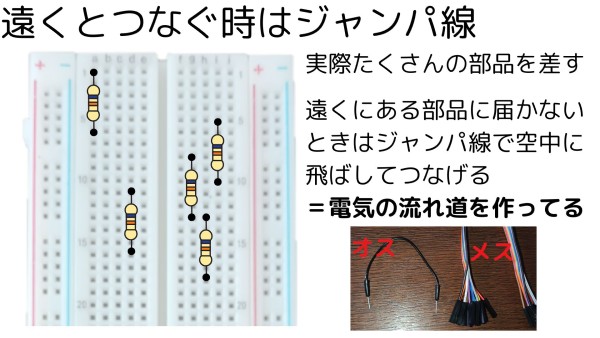

実際の回路では、部品同士が離れていて直接つなげられないことがあります。
そのときに使うのが ジャンパー線 です。
- 針のように差し込む側を「オス」
- 受ける側を「メス」
と呼びます。
ジャンパー線を使うことで、空中を飛ばすようにして部品同士をつなげ、電気の流れ道を作ることができます。
例：抵抗同士をつなぐ
- 左上の抵抗と下の抵抗をつなぐ → ジャンパー線で一直線に接続
- 左上の抵抗と右下の抵抗をつなぐ → ジャンパー線を介して、さらに同じライン上の部品にも電気が流れる
電源ラインを作ろう（LED チカチカ回路の例）
以前学習した LED をチカチカさせる回路では、
3V → 抵抗 → LED → GND
という流れで電流が流れます。
1つの LED なら問題ありませんが、複数の LED 回路を同時に作ると 電源（3V）と GND の穴が足りなくなる ことがあります。
そこで便利なのが 電源ライン です。

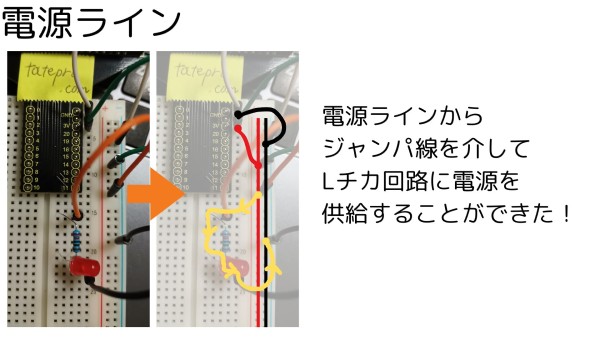

電源ラインの作り方
- 3V を「＋」の電源ラインのどこかに差す
- GND を「−」の電源ラインのどこかに差す
- これで「＋＝3V」「−＝GND」のラインが完成
あとは、この電源ラインからジャンパー線で回路に電源を供給できます。
直接差し込む方法について（注意点あり）
ジャンパー線を使わず、電源ラインに直接部品を差し込むこともできます。
見た目はシンプルで、1つだけの回路なら問題ありません。
しかし…
- 配線ミス
- 部品の間違い
- 思わぬ大電流が流れる
といった場合、部品が 非常に熱くなる ことがあります。
安全のためにも、基本的には ジャンパー線を使う方法がおすすめ です。
まとめ
- ブレッドボードは内部で 横5つ・縦の電源ライン がつながっている
- 遠くの部品は ジャンパー線 でつなぐ
- 複数の回路を作るときは 電源ラインを作ると便利
- 直接差し込む方法もあるが、安全面ではジャンパー線が安心
ブレッドボードを使いこなせると、電子工作がぐっと楽しくなります。
ぜひ覚えて、いろいろな回路を作ってみてください。
